เครื่องตัดโลหะวิทยา: ประเภท การเลือก และคำแนะนำ

ก.คืออะไร เครื่องตัดโลหะ ?

เครื่องตัดโลหะหรือที่เรียกว่าเครื่องตัดโลหะ เครื่องตัดโลหะหรือเครื่องตัดโลหะ เป็นเครื่องมือที่มีความแม่นยำที่ใช้ในการตัดชิ้นงานโลหะ เซรามิก คอมโพสิต หรือแร่เพื่อเตรียมการตรวจด้วยกล้องจุลทรรศน์ ข้อกำหนดที่กำหนดว่าจะแยกอุปกรณ์ตัดโลหะออกจากเลื่อยตัดโลหะทั่วไปคือ ความเสียหายน้อยที่สุดต่อโครงสร้างจุลภาคของชิ้นงานทดสอบที่และติดกับพื้นผิวที่ตัด : ไม่มีโซนที่ได้รับผลกระทบจากความร้อน, ไม่มีการเสียรูปทางกล, ไม่มีรอยเปื้อนของเฟสอ่อน และไม่มีการแตกร้าวของเฟสที่เปราะ

การเตรียมตัวอย่างทางโลหะวิทยาเริ่มต้นด้วยการแบ่งส่วน ทุกสิ่งที่ตามมา ไม่ว่าจะเป็นการติดตั้ง การเจียร การขัด การแกะสลัก และการตรวจสอบด้วยกล้องจุลทรรศน์ ขึ้นอยู่กับคุณภาพของการตัดครั้งแรกทั้งหมด ส่วนที่ผลิตขึ้นด้วยความร้อนหรือความดันที่มากเกินไปทำให้เกิดสิ่งประดิษฐ์ที่ไม่สามารถแยกแยะได้จากข้อบกพร่องของวัสดุของแท้ภายใต้กล้องจุลทรรศน์ ส่งผลให้การวิเคราะห์เป็นโมฆะ การเลือกและใช้งานอุปกรณ์ตัดโลหะกราฟิกที่ถูกต้องสำหรับประเภทวัสดุแต่ละประเภทจึงเป็นทักษะพื้นฐานของการเตรียมตัวอย่างในห้องปฏิบัติการ

ตลาดเครื่องตัดโลหะแบ่งออกเป็นสองประเภทเครื่องมือหลัก — เครื่องตัดกระดาษทราย และ เลื่อยความเร็วต่ำที่แม่นยำ — แต่ละประเภทได้รับการปรับปรุงให้เหมาะกับประเภทวัสดุและข้อกำหนดด้านคุณภาพที่แตกต่างกัน การทำความเข้าใจความสามารถและข้อจำกัดของแต่ละประเภทถือเป็นสิ่งสำคัญสำหรับห้องปฏิบัติการที่ระบุอุปกรณ์การเตรียมตัวอย่างโลหะ

ประเภทของอุปกรณ์ตัดขวางทางโลหะวิทยา

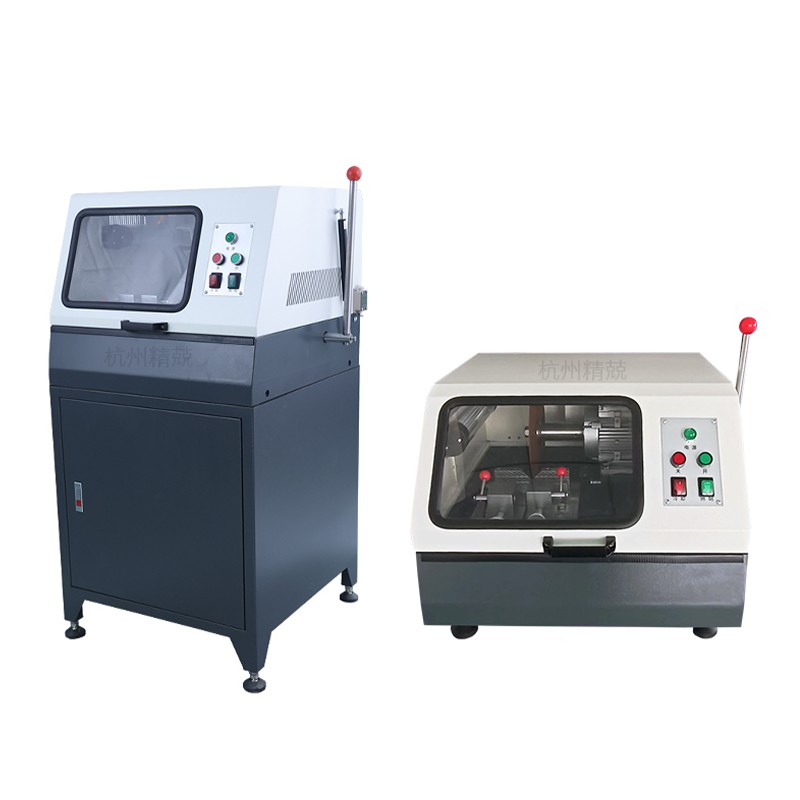

เครื่องตัดกระดาษทราย Metallographic (เครื่องตัด)

มีดกัดกร่อนทางโลหะวิทยาหรือที่รู้จักกันในชื่อเลื่อยตัดโลหะ อุปกรณ์ตัดโลหะ หรือเลื่อยตัดการเตรียมตัวอย่าง ใช้ล้อขัดแบบหมุนบางเพื่อตัดชิ้นงานชิ้นงานโดยการเจียรแทนการเลื่อย ล้อเป็นแผ่นขัดแบบยึดติด (อะลูมิเนียมออกไซด์สำหรับวัสดุที่เป็นเหล็ก ซิลิคอนคาร์ไบด์สำหรับวัสดุที่ไม่ใช่เหล็กและเซรามิก) ซึ่งจะขจัดวัสดุโดยการเสียดสีตามแนวระนาบที่ตัด เส้นผ่านศูนย์กลางล้อโดยทั่วไปอยู่ในช่วงตั้งแต่ 150 มม. ถึง 400 มม. และความเร็วแกนหมุนตั้งแต่ 2,000 ถึง 5,000 RPM ขึ้นอยู่กับขนาดและวัสดุของเครื่องจักร

ตัวแปรสำคัญในการทำงานของเครื่องตัดที่มีฤทธิ์กัดกร่อนคือ การสร้างความร้อนที่ส่วนต่อประสานการตัด . การแบ่งส่วนที่มีฤทธิ์กัดกร่อนจะทำให้เกิดความร้อนจากการเสียดสี หากไม่ได้รับการควบคุม ความร้อนนี้จะทำให้อุณหภูมิของชิ้นงานสูงกว่าการเปลี่ยนเฟสหรือเกณฑ์การแบ่งเบาบรรเทา โดยจะเป็นการเปลี่ยนแปลงโครงสร้างจุลภาคที่การตัดนั้นตั้งใจจะเปิดเผยเพื่อการวิเคราะห์ เครื่องแบ่งส่วนโลหะวิทยาสมัยใหม่ช่วยแก้ปัญหานี้ผ่าน ระบบน้ำหล่อเย็นน้ำท่วม ที่ส่งของเหลวในการตัดโดยตรงไปยังส่วนต่อประสานของล้อ-ชิ้นงานตลอดการตัด ทำให้อุณหภูมิของชิ้นงานต่ำกว่า 50–60°C แม้ในการตัดยาวผ่านเหล็กโลหะผสมที่มีความหนาแน่น

หัวกัดขัดแบบโลหะแบ่งตามกลไกการป้อนเพิ่มเติม:

• เครื่องตัดด้วยมือ: ผู้ปฏิบัติงานใช้แรงป้อนด้วยมือผ่านแขนหมุน เหมาะสำหรับวัสดุที่มีความแข็งอ่อนถึงปานกลางและมีปริมาณงานปานกลาง ต้นทุนเงินทุนลดลง แต่ความสม่ำเสมอของแรงป้อนขึ้นอยู่กับทักษะของผู้ปฏิบัติงาน
• เครื่องตัดอัตโนมัติ: แรงป้อนถูกป้อนโดยแอคชูเอเตอร์แบบมอเตอร์ (ระบบเครื่องกลไฟฟ้าหรือนิวแมติก) พร้อมพารามิเตอร์อัตราป้อนและแรงป้อนที่ตั้งโปรแกรมได้ เครื่องแบ่งส่วนอัตโนมัติให้คุณภาพการตัดที่สม่ำเสมอมากขึ้น ช่วยให้สามารถดำเนินการตัดชิ้นส่วนเป็นชุดได้โดยไม่ต้องมีผู้ดูแล และจำเป็นสำหรับชิ้นงานที่แข็ง เปราะ หรือมีมูลค่าสูง ซึ่งการป้อนที่ไม่สอดคล้องกันอาจทำให้ล้อรับน้ำหนักหรือชิ้นงานแตกหัก

เลื่อยความเร็วต่ำ Metallographic (เครื่องตัดที่แม่นยำ)

เลื่อยโลหะความเร็วต่ำ หรือที่เรียกอีกอย่างว่าเครื่องตัดชิ้นส่วนที่มีความแม่นยำ เลื่อยตัดโลหะด้วยโลหะ หรือเครื่องเตรียมตัวอย่างสำหรับชิ้นงานที่มีความละเอียดอ่อน ทำงานที่ความเร็วล้อที่ต่ำกว่ามาก (100–500 RPM) โดยใช้ใบมีดเวเฟอร์เพชรแทนที่จะเป็นล้อขัด การผสมผสานระหว่างความเร็วตัดที่ช้าและรอยตัดที่บางมากของใบเพชร ( 0.1–0.5 มม. เทียบกับ 0.5–1.5 มม. สำหรับล้อขัด ) สร้างความร้อนเล็กน้อยและแทบไม่มีการเสียรูปเชิงกลในชิ้นงานทดสอบ

เลื่อยความเร็วต่ำจะส่งแรงผ่านกลไกการป้อนแบบเดดเวทหรือแบบสปริง แทนที่จะใช้แอคทูเอเตอร์แบบใช้กำลัง ซึ่งช่วยให้มีแรงที่เบามากและควบคุมได้ ซึ่งรักษาไว้ได้แม้แต่ลักษณะทางโครงสร้างจุลภาคที่เปราะบางที่สุด ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกสำหรับ:

• ชิ้นส่วนอิเล็กทรอนิกส์และแผงวงจร — ข้อต่อบัดกรีบาง ชั้นระหว่างโลหะ และร่องรอยทองแดง จำเป็นต้องมีการตัดส่วนที่ปราศจากความเสียหายเพื่อตรวจสอบหน้าตัดโดยไม่มีรอยเปื้อนหรือแตกร้าว
• วัสดุเปราะและมีรูพรุน — เซรามิก สเปรย์เคลือบด้วยความร้อน ซินเตอร์คาร์ไบด์ และตัวอย่างทางธรณีวิทยาที่อาจแตกหักได้ภายใต้แรงของการตัดเฉือนที่มีฤทธิ์กัดกร่อน
• ตัวอย่างทางชีวภาพและแร่วิทยา - กระดูก เคลือบฟัน แร่สำหรับปิโตรกราฟี และวัตถุต่างชนิดที่คล้ายกัน
• ส่วนบางสำหรับการเตรียมตัวอย่าง TEM — โดยที่การตัดเริ่มต้นจะต้องทำให้ใกล้กับพื้นที่เป้าหมายมากที่สุดโดยมีชั้นความเสียหายใต้ผิวดินน้อยที่สุด
• โลหะอ่อนและสารเคลือบ — ทองคำ อินเดียม ดีบุก และโลหะผสมบัดกรีแบบอ่อนที่เกิดรอยเปื้อนอย่างหายนะภายใต้สภาวะที่มีฤทธิ์กัดกร่อนของล้อ

ข้อดีข้อเสียของความแม่นยำนี้คือปริมาณงาน: เลื่อยความเร็วต่ำอาจต้องใช้เวลา 15-60 นาทีในการตัดให้เสร็จ ซึ่งเครื่องตัดที่มีฤทธิ์กัดกร่อนจะเสร็จภายในไม่ถึงสองนาที สำหรับชิ้นงานที่มีมูลค่าสูงหรือไม่สามารถทดแทนได้ ต้นทุนในครั้งนี้ถือว่าสมเหตุสมผล สำหรับการตัดเหล็กเส้นตามปกติในการควบคุมคุณภาพการผลิตนั้นไม่ใช่

ใบตัดและใบมีด: หัวใจสำคัญของเครื่องตัดโลหะ

การเลือกล้อและใบมีดเป็นการตัดสินใจด้านวัสดุสิ้นเปลืองที่สำคัญที่สุดในการตัดส่วนโลหะวิทยา ล้อที่ไม่ถูกต้องสำหรับวัสดุที่ถูกตัดทำให้เกิดความร้อนมากเกินไป ล้อสึกหรอเร็ว และคุณภาพการตัดไม่ดีไม่ว่าคุณภาพของเครื่องจักรจะเป็นอย่างไร ล้อที่ถูกต้องสำหรับวัสดุจะทำให้ได้ส่วนที่สะอาด เย็น ปราศจากสิ่งเจือปน โดยมีอายุการใช้งานของล้อและความเร็วตัดที่ยอมรับได้

ล้อตัดกระดาษทราย

ล้อตัดกระดาษทรายจะระบุตามประเภทวัสดุขัด ความแข็งของพันธะ และโครงสร้าง (ความพรุน) กฎการเลือกทั่วไปคือ:

• ล้ออลูมิเนียมออกไซด์ (Al₂O₃) — สำหรับวัสดุที่เป็นเหล็ก: เหล็กกล้าคาร์บอน โลหะผสมเหล็ก สแตนเลส เหล็กกล้าเครื่องมือ และเหล็กหล่อ อะลูมิเนียมออกไซด์แข็งกว่าเหล็กและให้การตัดที่มีประสิทธิภาพโดยไม่ทำให้ล้อสึกหรอมากเกินไปในวัสดุเหล่านี้
• ล้อซิลิคอนคาร์ไบด์ (SiC) — สำหรับวัสดุที่ไม่ใช่เหล็ก (อะลูมิเนียม ทองแดง ทองเหลือง บรอนซ์ ไทเทเนียม แมกนีเซียมอัลลอยด์) เซรามิก และวัสดุทนไฟ ซิลิคอนคาร์ไบด์มีความคมกว่าและตัดได้โดยใช้ความร้อนน้อยกว่าในโลหะผสมที่ไม่ใช่เหล็กที่นุ่มนวลและมีความไวต่อความร้อนมากกว่า
• ความแข็งของพันธะ: ใช้ล้อแบบอ่อน (เกรด B หรือ C ในระบบส่วนใหญ่) วัสดุแข็ง — สารยึดเกาะจะปล่อยเม็ดขัดที่สึกหรอออกอย่างรวดเร็ว เผยให้เห็นคมตัดใหม่และป้องกันไม่ให้ล้อเป็นกระจก ใช้ล้อชนิดแข็ง (เกรด E–H) วัสดุอ่อนนุ่ม — แรงยึดเกาะที่แข็งแกร่งจะรักษาเม็ดขัดให้นานขึ้น ป้องกันไม่ให้ล้อสึกหรอเร็วเกินไปในวัสดุที่มีความต้านทานต่ำ
• แบบเสริมแรงกับแบบไม่เสริมแรง: ล้อตัดโลหะในห้องปฏิบัติการได้รับการเสริมใยแก้วเพื่อความปลอดภัยที่ความเร็วในการหมุนสูงของเครื่องตัดชิ้นส่วน ห้ามใช้ล้อที่ไม่เสริมแรงกับอุปกรณ์ตัดไฟแบบใช้มอเตอร์

ใบเลื่อยเวเฟอร์เพชรสำหรับเลื่อยความเร็วต่ำ

ใบมีดเวเฟอร์เพชรสำหรับเครื่องตัดชิ้นส่วนที่มีความแม่นยำจะระบุตามความเข้มข้นของเพชร ชนิดของพันธะ (พันธะโลหะ พันธะเรซิน) และความหนาของใบมีด ความเข้มข้นของเพชรที่สูงขึ้น ช่วยให้อายุการใช้งานใบมีดยาวนานขึ้นด้วยต้นทุนที่สูงขึ้น ใบมีดเรซิน มีความดุดันและตัดเร็วขึ้น ใบมีดโลหะ มีความทนทานมากกว่าและเหมาะกับวัสดุแข็งและหนาแน่น เช่น ซีเมนต์คาร์ไบด์และเซรามิกขั้นสูง การเลือกความหนาของใบมีดจะควบคุมความกว้างของรอยตัดและการสูญเสียวัสดุ สำหรับชิ้นงานที่มีมูลค่าสูงหรือเมื่อต้องการตำแหน่งคุณสมบัติที่แม่นยำ ใบมีดที่บางกว่าจะช่วยลดวัสดุที่เอาออกในการตัดแต่ละครั้ง

ข้อมูลจำเพาะที่สำคัญเมื่อเลือกเครื่องตัดโลหะด้วยโลหะ

การระบุอุปกรณ์เตรียมตัวอย่างโลหะจำเป็นต้องจับคู่พารามิเตอร์ประสิทธิภาพของเครื่องจักรกับขนาดชิ้นงาน ประเภทวัสดุ ข้อกำหนดปริมาณงาน และมาตรฐานคุณภาพของห้องปฏิบัติการ พารามิเตอร์ต่อไปนี้เป็นเกณฑ์การประเมินที่สำคัญที่สุด:

ขนาดชิ้นงานสูงสุดและความสามารถในการจับยึด

ระบบจับยึดชิ้นงานทดสอบหรือระบบจับยึดจะกำหนดหน้าตัดสูงสุดที่สามารถยึดไว้อย่างแน่นหนาสำหรับการตัด โดยทั่วไป หัวกัดขัดโลหะในห้องปฏิบัติการจะรองรับหน้าตัดของชิ้นงานตั้งแต่ไม่กี่มิลลิเมตรขึ้นไป เส้นผ่านศูนย์กลาง 60–80 มม สำหรับรุ่นตั้งโต๊ะและสูงถึง 150 มม. หรือใหญ่กว่า สำหรับอุปกรณ์ตัดขวางขนาดการผลิตแบบตั้งพื้น ระบบจับยึดจะต้องยึดชิ้นงานอย่างมั่นคงโดยไม่ให้มีการเคลื่อนไหวใด ๆ ในระหว่างการตัด - การเคลื่อนที่ด้านข้างของชิ้นงานในขณะที่ล้อสัมผัสกันทำให้เกิดพื้นผิวการตัดโค้งและอาจส่งผลให้ล้อที่มีฤทธิ์กัดกร่อนแตกหักอย่างหายนะ

ความเร็วล้อหรือใบมีดและการควบคุมความเร็วตัวแปร

โดยทั่วไปเครื่องตัดกระดาษทรายจะทำงานที่ความเร็วแกนหมุนคงที่ในช่วง 2,800–3,500 รอบต่อนาทีสำหรับเส้นผ่านศูนย์กลางล้อมาตรฐาน การควบคุมความเร็วแบบแปรผันเป็นประโยชน์สำหรับห้องปฏิบัติการในการตัดวัสดุประเภทต่างๆ — ความเร็วที่ต่ำกว่าจะช่วยลดการสร้างความร้อนในโลหะผสมที่ไม่ใช่เหล็กที่ไวต่อความร้อน ในขณะที่ความเร็วสูงสุดอาจจำเป็นสำหรับการตัดส่วนเหล็กที่มีเส้นผ่านศูนย์กลางขนาดใหญ่อย่างมีประสิทธิภาพ เลื่อยความเร็วต่ำที่มีความเร็วแปรผันอย่างต่อเนื่อง (โดยทั่วไปคือ 1–500 RPM) ให้ความยืดหยุ่นสูงสุดในการปรับพารามิเตอร์การตัดให้เหมาะกับวัสดุแต่ละชนิดและข้อกำหนดเฉพาะของใบมีด

การควบคุมแรงป้อนและระบบอัตโนมัติ

เครื่องแบ่งส่วนโลหะวิทยาอัตโนมัติควบคุมแรงป้อนผ่านเซอร์โวมอเตอร์หรือระบบแอคชูเอเตอร์แบบนิวแมติก พร้อมการตั้งค่าแรงป้อนและอัตราป้อนที่ผู้ใช้ตั้งโปรแกรมได้ ฟีดที่ควบคุมด้วยแรง — โดยที่เครื่องจักรจะรักษาแรงสัมผัสคงที่โดยไม่คำนึงถึงความต้านทานของวัสดุ — เหนือกว่าการป้อนที่ควบคุมความเร็วสำหรับชิ้นงานที่ไม่เหมือนกัน (เช่น คอมโพสิตหรือตัวอย่างการเชื่อมที่ข้ามโซนวัสดุหลายโซน) เนื่องจากจะปรับให้เข้ากับความแข็งของวัสดุในพื้นที่โดยอัตโนมัติ และป้องกันการโอเวอร์โหลดของล้อในเฟสที่แข็ง เครื่องเตรียมตัวอย่างทางโลหะวิทยาอัตโนมัติที่ดีที่สุดผสมผสานโปรไฟล์แรงที่ตั้งโปรแกรมได้เข้ากับการตรวจจับการสตาร์ทแบบนุ่มนวลและปลายการตัด เพื่อลดการสึกหรอของล้อและความเสียหายของชิ้นงานตลอดรอบการตัด

การออกแบบระบบน้ำหล่อเย็น

การส่งสารหล่อเย็นจะกำหนดอุณหภูมิของชิ้นงานโดยตรงระหว่างการตัดส่วนที่มีฤทธิ์กัดกร่อน ระบบจ่ายน้ำหล่อเย็นที่มีประสิทธิภาพบนอุปกรณ์ตัดโลหะด้วยโลหะ 3-10 ลิตรต่อนาที ของน้ำมันตัดผ่านหัวฉีดที่อยู่ทั้งสองด้านของล้อที่จุดตัด เพื่อให้แน่ใจว่าบริเวณรอยตัดทั้งหมดจะท่วมตลอดการตัด ระบบน้ำหล่อเย็นแบบหมุนเวียนพร้อมถังตกตะกอนและการกรองช่วยยืดอายุน้ำหล่อเย็นและป้องกันการสะสมของเศษในบริเวณการตัด สำหรับห้องปฏิบัติการที่เกี่ยวข้องกับการปนเปื้อนของสารหล่อเย็นในชิ้นงานทดสอบ (สำคัญสำหรับการวิเคราะห์ทางเคมีในภายหลัง) ระบบน้ำหล่อเย็นด้วยน้ำสะอาด หรือการแบ่งส่วนแบบแห้งด้วยล้อความร้อนต่ำสูตรพิเศษเป็นทางเลือกอื่น

การสั่นสะเทือนและความแข็งแกร่ง

ความแข็งแกร่งของเครื่องจักร — ความต้านทานของเฟรม สปินเดิล และระบบจับยึดต่อการโก่งตัวภายใต้แรงตัด — ส่งผลโดยตรงต่อความเรียบของพื้นผิวการตัดและความขนานกัน การสั่นสะเทือนในระหว่างการตัดทำให้เกิดความคลื่นบนหน้าตัดซึ่งต้องขจัดออกโดยขั้นตอนการเจียรเพิ่มเติม ทำให้สิ้นเปลืองวัสดุชิ้นงานทดสอบ และเวลาในการเตรียมการ โครงเครื่องจักรที่เป็นเหล็กหล่อหรือเหล็กเชื่อม แบริ่งสปินเดิลที่มีความแม่นยำพร้อมค่าความคลาดเคลื่อนรันเอาท์ที่กำหนด และฐานยึดป้องกันการสั่นสะเทือนเป็นคุณลักษณะเฉพาะของอุปกรณ์ตัดขวางทางโลหะวิทยาคุณภาพสูง ข้อมูลจำเพาะการเบี่ยงเบนการหมุนของสปินเดิลที่เผยแพร่ของ ≤0.01 มม. TIR แยกแยะเครื่องมือที่มีความแม่นยำออกจากเครื่องตัดเกรดการผลิต

แนวทางปฏิบัติที่ดีที่สุดสำหรับการตัดตัวอย่างโลหะ: การหลีกเลี่ยงข้อผิดพลาดทั่วไป

แม้ว่าจะมีการเลือกเครื่องจักรและล้อที่ถูกต้อง แต่การปฏิบัติงานที่ไม่ดียังทำให้เกิดปัญหาที่กระทบต่อการวิเคราะห์ทางโลหะวิทยา แนวทางปฏิบัติต่อไปนี้สะท้อนถึงประสบการณ์ในห้องปฏิบัติการที่สั่งสมมาในการเตรียมตัวอย่างทางโลหะวิทยา:

• ห้ามตัดแห้งด้วยล้อขัด การตัดแบบแห้งเพียงครั้งเดียว แม้จะตัดสั้น ๆ ก็ตาม ก็สามารถเพิ่มอุณหภูมิพื้นผิวให้สูงกว่า 200°C ในเหล็กได้ ทำให้เกิดการแบ่งเบาบรรเทาโครงสร้างมาร์เทนซิติก และทำให้เกิดชั้นกัดกร่อนสีขาวที่ตรวจพบได้ภายใต้กล้องจุลทรรศน์แบบใช้แสง ตรวจสอบการไหลของน้ำหล่อเย็นทุกครั้งก่อนเริ่มการตัด
• ติดตั้งชิ้นงานที่เปราะบางหรือมีรูพรุนก่อนทำการแบ่งส่วน สเปรย์เคลือบด้วยความร้อน วัสดุโฟม และคอมแพ็คเผาผนึกที่มีรูพรุนควรชุบสุญญากาศด้วยอีพอกซีเรซินก่อนทำการแบ่งส่วน เพื่อป้องกันการหลุดออกและการยุบตัวของรูพรุนระหว่างการตัด เรซินรองรับโครงสร้างจุลภาคตลอดขั้นตอนการเตรียมการที่ตามมาทั้งหมด
• เว้นระยะห่างจากสถานที่ที่น่าสนใจอย่างเพียงพอ ใบหน้าที่ถูกตัดนั้นมีความเสียหายอยู่บ้าง — แม้ว่าวิธีการแบ่งส่วนจะดีที่สุดก็ตาม ตัดส่วนให้ห่างจากคุณสมบัติที่สำคัญอย่างน้อย 1–2 มม. (แนวเชื่อมฟิวชัน ส่วนต่อประสานการเคลือบ ปลายรอยแตก) และกำจัดชั้นที่เสียหายออกโดยการเจียรก่อนที่จะเปิดเผยคุณสมบัติเพื่อตรวจสอบ
• ใช้แรงป้อนที่เหมาะสมสำหรับวัสดุ แรงป้อนที่มากเกินไปในการตัดส่วนที่มีฤทธิ์กัดกร่อน โดยเฉพาะในวัสดุแข็งและเปราะ ทำให้เกิดการโก่งตัวของล้อ การตัดโค้ง และเดือยจากความร้อน เริ่มต้นด้วยแรงขั้นต่ำที่ทำให้มีความก้าวหน้าในการตัดที่มั่นคง และเพิ่มขึ้นเฉพาะเมื่อสังเกตเห็นการเคลือบล้อ (การสูญเสียการตัด)
• ใส่ล้อขัดเป็นประจำ ล้อขัดที่เคลือบหรือโหลดจะตัดอย่างช้าๆ ทำให้เกิดความร้อนส่วนเกิน และอาจแตกหักได้ภายใต้แรงป้อนที่เพิ่มขึ้น ตกแต่งล้อด้วยเครื่องแต่งเพชรแบบจุดเดียวหรือไม้ตกแต่งเมื่อสัญญาณแรกของประสิทธิภาพการตัดลดลง
• บันทึกพารามิเตอร์การแบ่งส่วนสำหรับแต่ละชิ้นงานทดสอบ ในบริบทของการวิเคราะห์ความล้มเหลวและการวิจัย การจัดทำเอกสารประเภทเครื่องจักร ข้อมูลจำเพาะของล้อ ประเภทสารหล่อเย็น แรงป้อน และระยะเวลาการตัดสำหรับชิ้นงานทดสอบแต่ละชิ้นจะสร้างเส้นทางการตรวจสอบที่ช่วยให้สามารถระบุและแยกความแตกต่างจากข้อบกพร่องของวัสดุของแท้ในระหว่างขั้นตอนการรายงานได้

อุปกรณ์ตัดโลหะวิทยาในบริบท: ขั้นตอนการเตรียมตัวอย่างแบบเต็ม

อุปกรณ์แบ่งส่วนทางโลหะวิทยาเป็นขั้นตอนแรกในลำดับการเตรียมการที่กำหนดไว้ การทำความเข้าใจว่าการแบ่งส่วนเหมาะสมกับขั้นตอนการทำงานที่กว้างขึ้นอย่างไร ให้ความกระจ่างว่าเหตุใดคุณภาพการตัดจึงมีอิทธิพลอย่างไม่สมส่วนต่อผลลัพธ์การวิเคราะห์ขั้นสุดท้าย

1. การแบ่งส่วน — เครื่องตัดโลหะหรือเลื่อยความเร็วต่ำจะสร้างส่วนเริ่มต้น คุณภาพการตัดจะกำหนดจำนวนวัสดุที่ต้องขจัดออกในการเจียรครั้งต่อไปเพื่อให้ได้พื้นผิวที่ไม่เสียหาย
2. การติดตั้ง — ส่วนต่างๆ ถูกห่อหุ้มด้วยเทอร์โมเซตติงหรือเรซินที่แข็งตัวด้วยความเย็น (อีพอกซี ฟีนอล อะคริลิก) เพื่อสร้างลูกยางที่ได้มาตรฐานและจับได้สำหรับขั้นตอนต่อไป และเพื่อรองรับขอบของชิ้นงานทดสอบและคุณสมบัติที่เปราะบางระหว่างการขัดเงา
3. การบด — การผ่านกระดาษเจียรอย่างต่อเนื่อง (SiC หรือพันธะเพชร) ที่มีขนาดเม็ดทรายลดลง จะช่วยขจัดชั้นความเสียหายออกจากการแบ่งส่วน และสร้างพื้นผิวระนาบที่เรียบ ความลึกของการเจียรที่ต้องการเป็นสัดส่วนโดยตรงกับความรุนแรงของความเสียหายของการตัด - การตัดคุณภาพสูงจะช่วยลดเวลาในการเจียรได้ 30–50% เมื่อเทียบกับการตัดเฉือนที่มีการควบคุมไม่ดี
4. ขัด — ระบบกันสะเทือนแบบเพชรหรือการขัดซิลิกาคอลลอยด์บนรอบผ้าช่วยขจัดรอยขีดข่วนที่หลงเหลือจากการเจียรเพื่อสร้างพื้นผิวกระจกที่ปราศจากการเสียรูป ความหยาบผิวขั้นสุดท้ายของชิ้นงานโลหะขัดเงา โดยทั่วไปคือ Ra <0.01 µm
5. การแกะสลัก — การกัดด้วยสารเคมีหรือด้วยไฟฟ้าเผยให้เห็นขอบเขตของเกรน ขอบเขตของเฟส และคุณสมบัติทางโครงสร้างจุลภาคโดยการเลือกโจมตีเฟสและทิศทางที่แตกต่างกัน สารกัดกร่อนที่ใช้กันมากที่สุดสำหรับเหล็กกล้าคาร์บอนและโลหะผสมต่ำคือไนทัล 2–4% (กรดไนตริกในเอทานอล); สเตนเลสออสเทนนิติกใช้รีเอเจนต์ของ Kalling หรือการกัดด้วยไฟฟ้าในกรดออกซาลิก
6. การสอบ — กล้องจุลทรรศน์แบบใช้แสง กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด (SEM) การเลี้ยวเบนของอิเล็กตรอนแบบกระจายกลับ (EBSD) รังสีเอกซ์ที่กระจายพลังงาน (EDS) และการทดสอบความแข็งจะดำเนินการบนพื้นผิวที่เตรียมไว้เพื่อระบุคุณลักษณะของโครงสร้างจุลภาคของวัสดุ องค์ประกอบเฟส ขนาดเกรน ปริมาณสารที่รวมอยู่ ความหนาของสารเคลือบ และสัณฐานวิทยาของข้อบกพร่อง

การลงทุนในอุปกรณ์ตัดโลหะคุณภาพสูงและการเลือกล้อที่ถูกต้องให้ผลตอบแทนแบบทบต้นในทุกขั้นตอนการเตรียมการที่ตามมา — ลดเวลาการเจียร รักษารูปทรงของชิ้นงาน ปกป้องลักษณะที่เปราะบาง และรับประกันว่าโครงสร้างจุลภาคที่สังเกตได้ภายใต้กล้องจุลทรรศน์นั้นเป็นโครงสร้างจุลภาคของวัสดุที่แท้จริง ไม่ใช่สิ่งประดิษฐ์ในการเตรียม
